- 先讀讀認識基礎電學 楊明豐老師
http://media.nihs.tp.edu.tw/user/yangmf/default.aspx?active=media&course=%E5%9F%BA%E6%9C%AC%E9%9B%BB%E5%AD%B8+I
- 軟體下載
https://www.arduino.cc/en/Main/Donate
下載window installer or zip file
安裝>接上arduino uno R3 板子>打開裝置管理員檢查com3是arduino否不明則安裝driver>打開IDE 到工具序列埠選com3,則看到IDE蝦方為COM3即可作業
=================================
- 設一資料夾arduinoProject 放程式
教學架構
Arduino
1.數位信號
2.類比信號
3.脈衝寬頻
4.Rx/Tx 序列埠
5.I2c
6.SPI
sketchc語言
1.C語言架構 ，非傳統
2.資料型態
3.變數
4.C敘述(if,for,while,do...while)
5.陣列
6.函數四架構
7.自元/字串處理方式
元件模組
1.基本機電元件
2.感測
3.馬達
4.藍芽對接
=================
台南民族路
電子材料行==> 1南一(最貴 材料多) 2 和美 3懇憶 4中天 (北門路)
arduino uon R3 315元
麵包板 85*55 84元
杜邦線 20CM 公公40個 100元
發光二極體 5mm 紅色10個 20元
電阻器220Ω紅紅棕金 10個 15元
電阻器10KΩ 10個 15元
共518元
Arduino 種類
本課用uno r3 藍色的
介紹
1.d0 ,d1 序列埠控制信號
2.d0~d13 數位信號接腳
3.a0~a5 類比訊號接腳
4.d3,d5,d6,d9,d10,d11 脈衝寬頻(PWM)
5.d10.d11.d12.d13 SPI主從信號
6.a4,a5 I2C 信號
power
1.3.3v
2.vcc+5v
3.GND
模擬器可到123D circuits-autodesk.123D 下載
麵包板
藍色負極
紅色正極
兩邊直向相通
中間橫向向通
杜邦線有 公公 公母 母母
測試

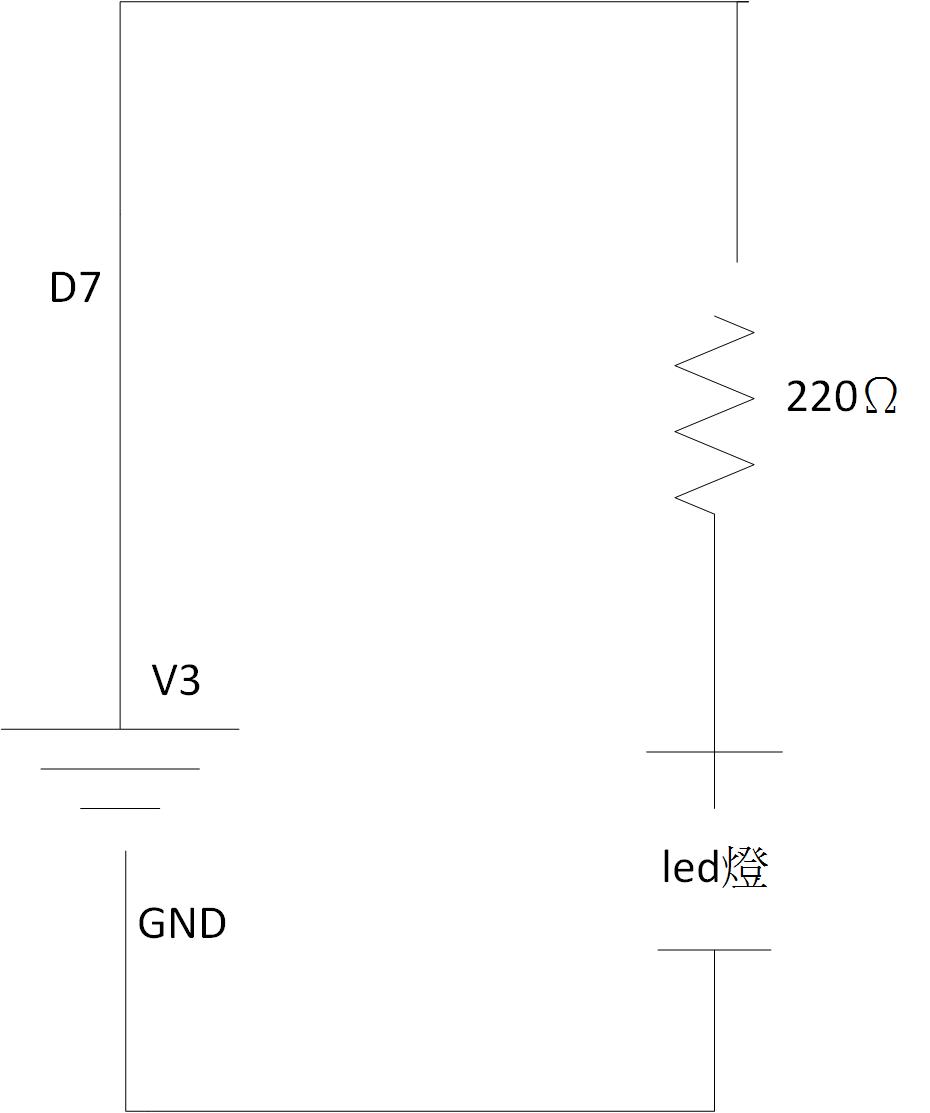

一．一個發光二極體
{
int pled1=7;
void setup() {
// put your setup code here, to run once:
pinMode(pled1,OUTPUT);
}
void loop() {
// put your main code here, to run repeatedly:
digitalWrite(pled1,HIGH);
delay(2000);
digitalWrite(pled1,LOW);
delay(2000);
}
====================================
兩個發亮
{
int pled1=7;
int pled2=8;
void setup() {
// put your setup code here, to run once:
pinMode(pled1,OUTPUT);
pinMode(pled2,OUTPUT);
}
void loop() {
// put your main code here, to run repeatedly:
digitalWrite(pled1,HIGH);
digitalWrite(pled2,LOW);
delay(2000);
digitalWrite(pled1,LOW);
digitalWrite(pled2,HIGH);
delay(2000);
}
ok!!!!!
